1. Buka protel schematic capture, terus buka lembar kerja baru dengan klik file>new.
2. Cari komponen-komponen yang terdapat pada device.lib.

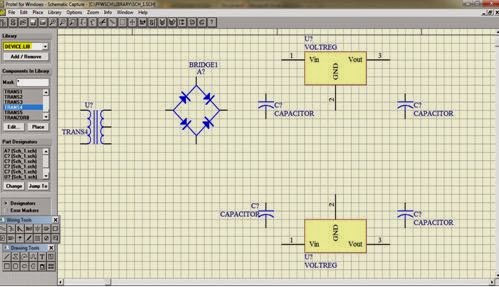

1 TRANS4, 1 BRIDGE, 4 CAPASITOR, 2 VOLTRAGE. Lalu rangkai komponen tersebut seperti gambar dibawah ini.
3. Kemudian untuk memberikan harga dan tanda komponen, klik dua kali bagian designator (umumnya ada tanda ‘?’ di sekitar komponen) misal ‘C?’, sehingga muncul tampilan seperti ini:
Pada bagian text isi C1 apabila kapasitor tersebut merupakan komponen kapasitor pertama, klik tombol ok. Ulangi untuk komponen yang lain dengan tanda yang berbeda, seperti gambar dibawah ini:
4. Untuk menghubungkan kaki antar komponen klik menu Place kemudian pilih wire/klik
pada wirring tools, klik komponen yang akan dihubungkan, lalu klik lagi apabila akan memberikan point break dimana gunanya untuk membelokkan kabel dan akhiri dengan klik kanan. Maka kabel telah terpasang dan kaki komponen telah saling terhubung seperti gambar dibawah ini.
ITULAH CARA / TUTORIAL MEMBUAT RANGKAIAN SEDERHANA TRAFFO.mau filenya silahkan download disini
